Приветствую. Меня зовут Алексей Заранко, я работаю слесарем в компании Торгмаш. Мой практический стаж ремонта отечественных внедорожников составляет десять лет. Каждый день я сталкиваюсь с особенностями эксплуатации автомобилей УАЗ в тяжелых дорожных условиях.
Владельцы этих машин часто стремятся снизить затраты на топливо. Расход бензина на Патриоте при поездках по городу или тяжелому бездорожью заставляет задуматься о переходе на газ. Моя задача в этой статье - подробно объяснить техническую разницу между вторым и четвертым поколениями газобаллонного оборудования для УАЗ Патриот. Я покажу скрытые угрозы дешевых решений и помогу сохранить ресурс двигателя внедорожника.
Особенности двигателя ЗМЗ-409 и газовое топливо
Двигатель ЗМЗ-409 объемом 2,7 литра является надежным, но требовательным к качеству смеси силовым агрегатом. Его конструкция включает в себя инжекторный впрыск, электронный блок управления и пластиковый впускной коллектор на версиях стандарта Евро-3 и выше. При работе на бензине электроника рассчитывает точную порцию топлива для каждого цилиндра.
Переход на сжиженный пропан-бутан меняет физику горения смеси. Газ горит медленнее бензина, его температура сгорания выше. Это накладывает строгие требования на систему распределения топлива. Выбор неподходящего комплекта оборудования приводит к перегреву выпускных клапанов и снижению компрессии.

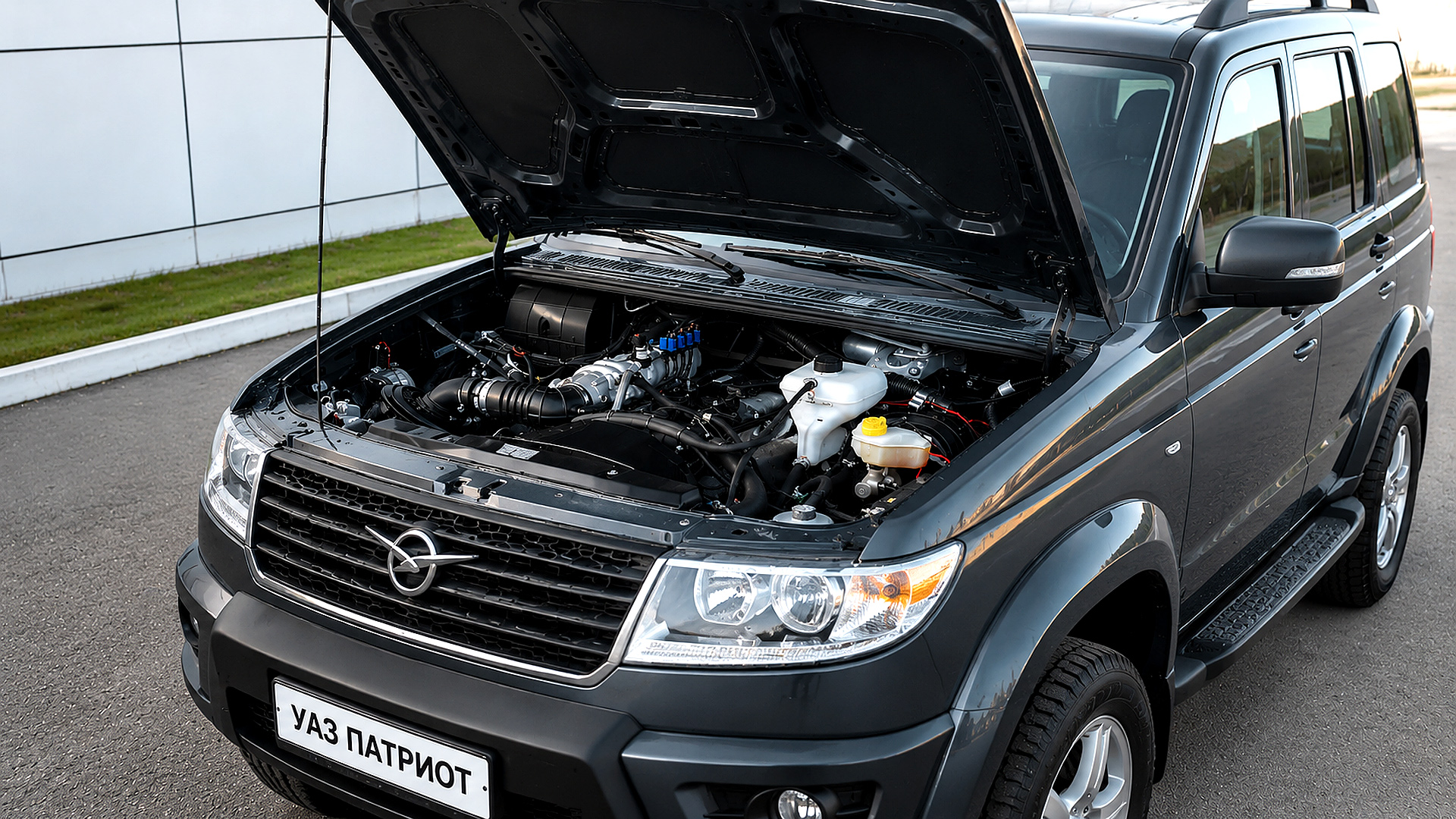

Подкапотная компоновка оборудования на инжекторном двигателе.
Как работают системы второго и четвертого поколения
Чтобы понять разницу, рассмотрим физику процессов подачи газа. ГБО 2-го поколения изначально создавалось для карбюраторных машин. В инжекторном двигателе оно работает по эжекционному принципу. Газ в паровой фазе подается через специальный смеситель, который монтируют перед дроссельной заслонкой.
Топливо поступает в двигатель за счет разрежения, создаваемого во впускном тракте. Регулировка подачи газа выполняется вручную механическим дозатором. Водители называют эту деталь "винтом жадности". При такой схеме весь объем впускного коллектора постоянно заполнен готовой горючей смесью газа и воздуха.

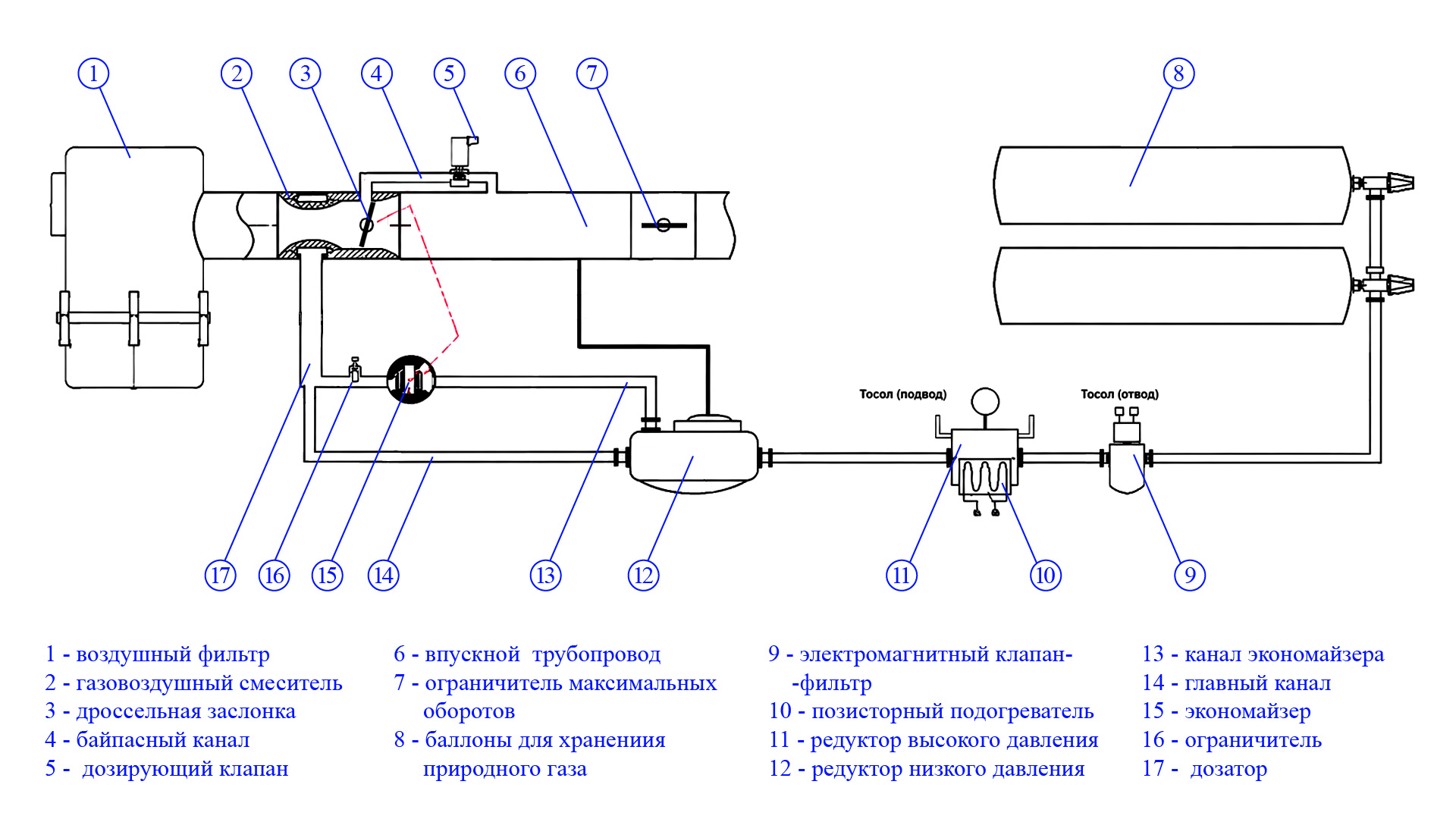

Принцип работы эжекторного ГБО второго поколения.
ГБО 4-го поколения работает иначе. Это полноценная электронная система распределенного впрыска. Газ из редуктора под давлением поступает к рампе с электромагнитными форсунками. Каждая форсунка врезается непосредственно во впускной коллектор рядом с бензиновой форсункой соответствующего цилиндра.
Подачей газа управляет дополнительный электронный блок. Он считывает сигналы со штатного бензинового компьютера и рассчитывает точное время открытия каждой газовой форсунки. Впускной коллектор Патриота при этом заполнен только чистым воздухом, а топливо подается точечно к закрытым клапанам в нужный момент времени.
При планировании покупки нового автомобиля или модернизации текущего внедорожника под тяжелые дорожные условия важно обращаться к опытным специалистам. Наша компания Торгмаш работает как официальный дилер уаз в Москве, предлагая заводские комплектации и сертифицированное обслуживание.
Опасность обратного хлопка на ГБО-2
Главная проблема при установке эжекторного оборудования на инжекторный двигатель ЗМЗ-409 - это риск возникновения обратного хлопка. Физика этого процесса проста. Поскольку весь впускной ресивер Патриота заполнен газовоздушной смесью, любая искра вне цилиндра вызывает мгновенный взрыв этого объема.
Причины пропусков зажигания бывают разными. Это может быть износ свечи зажигания, старение высоковольтного провода или микротрещина в катушке. Если искра проскакивает в момент, когда впускной клапан еще не успел полностью закрыться, пламя из цилиндра прорывается во впускной коллектор. Происходит резкий взрыв газа.
Пластиковый впускной коллектор ЗМЗ-409 не рассчитан на внутреннее давление. При хлопке его корпус мгновенно раскалывается на части. Взрывная волна также движется в сторону воздушного фильтра. Она полностью разрушает дорогостоящий датчик массового расхода воздуха (ДМРВ) и повреждает регулятор холостого хода.
Установщики дешевого оборудования пытаются решить эту проблему монтажом предохранительного клапана. Его называют "хлопушкой" или антихлопом. Это металлическое кольцо с резиновой лентой, которая должна растягиваться и сбрасывать избыточное давление при взрыве.
Практика показывает, что резиновое кольцо антихлопа со временем теряет эластичность, грубеет и трескается от температурных перепадов. При мощном хлопке клапан часто не успевает сбросить давление. Пластиковый ресивер все равно дает трещину, а чувствительный элемент датчика ДМРВ плавится или разрушается механически.
Сравнительный анализ систем ГБО для УАЗ Патриот
Давайте детально сравним технические и эксплуатационные показатели обеих систем в таблице. Эти данные основаны на многолетней статистике обслуживания автомобилей в нашей мастерской Торгмаш.
| Параметр сравнения | ГБО 2-го поколения | ГБО 4-го поколения |
|---|---|---|
| Принцип подачи газа | Эжекционный (через общий смеситель) | Распределенный впрыск форсунками |
| Наличие риска хлопков во впуске | Высокий риск разрушения коллектора | Риск полностью отсутствует |
| Расход топлива относительно бензина | Выше на 25-30% | Выше на 10-15% |
| Снижение мощности двигателя | Падение мощности составляет 15% | Падение мощности составляет 5% |
| Настройка и калибровка смеси | Механическая ручная регулировка | Автоматическая компьютерная настройка |
| Ресурс выпускных клапанов | Снижен из-за частой бедной смеси | Сохранен при правильной настройке ЭБУ |
| Соответствие нормам токсичности | Не соответствует классу Евро-3 и выше | Поддерживает нормы Евро-4, Евро-5, Евро-6 |

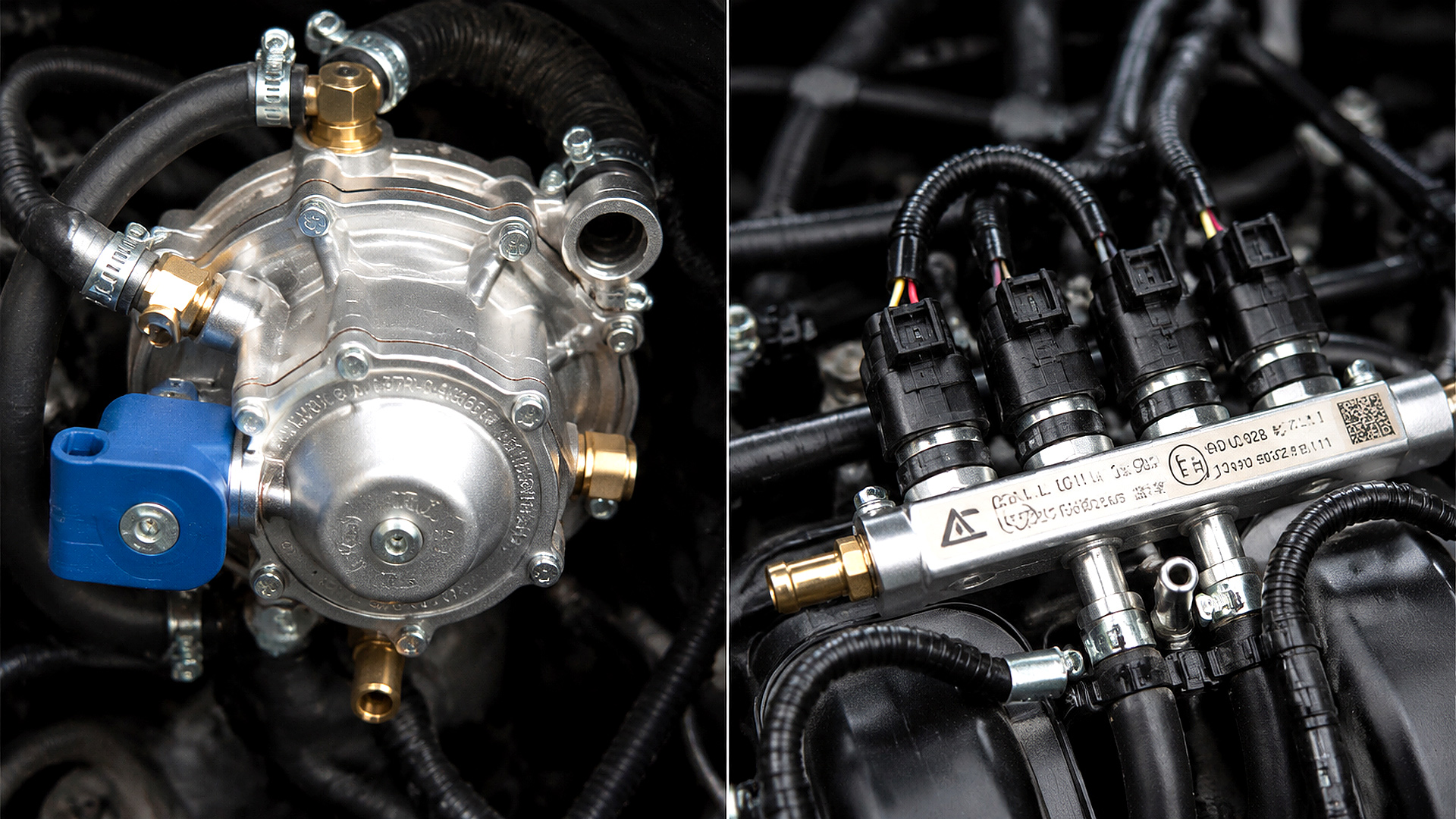

Конструктивные различия компонентов двух систем.
Правильная работа газового оборудования зависит от исправности штатных систем зажигания и подачи топлива. Наш авторизованный сервис уаз проводит детальную компьютерную диагностику двигателей ЗМЗ-409, проверку катушек зажигания на стенде и замену расходных материалов перед настройкой топливных систем.
Специфика размещения газовых баллонов
УАЗ Патриот представляет собой рамный внедорожник с просторным багажником. При переходе на газ перед владельцем встает вопрос выбора и размещения баллона. Существует два основных технических решения.
Первый вариант предусматривает установку цилиндрического баллона большого объема в багажном отделении. Баллон емкостью 80-100 литров монтируется поперек или вдоль борта. Это простое и безопасное решение, так как емкость защищена кузовом от грязи, воды и механических ударов на бездорожье. Главным недостатком становится потеря полезного пространства багажника. Чтобы решить эту проблему, владельцы часто заказывают изготовление жесткого деревянного фальшпола, под которым скрывается баллон, а сверху получается ровное спальное место для экспедиций.
Второй вариант включает в себя монтаж спаренных баллонов под днищем автомобиля на раме. Обычно устанавливают две цилиндрические емкости объемом по 35 литров с левой и правой стороны рамы. Это позволяет полностью сохранить объем багажного отделения. Однако при езде по бездорожью баллоны под рамой подвергаются риску ударов о камни или бревна. Для безопасной эксплуатации обязательна установка прочной металлической защиты из стального листа толщиной три миллиметра. Также требуется регулярная очистка мультиклапанов от налипающей дорожной грязи.

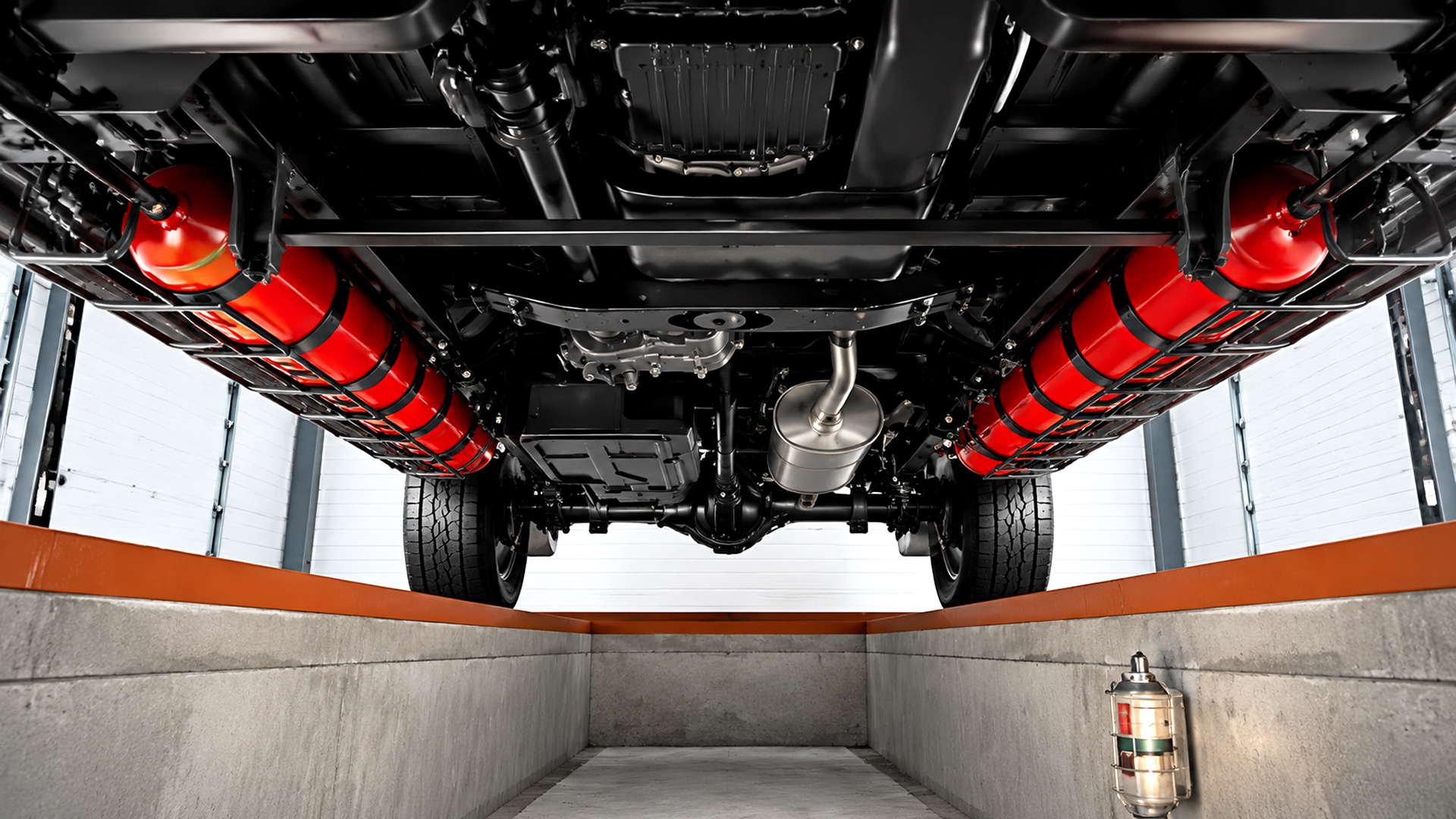

Пример скрытого монтажа газовых баллонов под днищем внедорожника.
Дополнительные требования для корректной работы ГБО-4
Для обеспечения долговечности двигателя ЗМЗ-409 при работе на газе необходимо учитывать разницу в физико-химических свойствах топлива. Октановое число пропан-бутановой смеси составляет 102-105 единиц. Скорость сгорания газа ниже, чем у бензина АИ-92 или АИ-95.
Если оставить штатные углы опережения зажигания, газовое топливо будет продолжать гореть в момент открытия выпускных клапанов. Это приводит к высокому локальному перегреву клапанных седел, постепенному прогару клапанов и потере герметичности камеры сгорания.
Для решения этой проблемы специалисты используют два эффективных метода. Первым решением является установка электронного вариатора угла опережения зажигания (УОЗ). Этот прибор подключается к датчику положения коленчатого вала и сдвигает зажигание на более ранний угол, когда двигатель работает на газе. Смесь успевает полностью сгореть внутри цилиндра.
Вторым решением становится перепрошивка штатного блока управления двигателем на двухрежимную программу. ЭБУ автоматически переключает таблицы углов зажигания и топливоподачи в зависимости от используемого топлива. Этот вариант является более надежным, так как исключает установку дополнительных электронных блоков под капотом.
Экономика перехода: расчет окупаемости ГБО-4
Давайте посчитаем реальную финансовую выгоду. Стоимость установки комплекта ГБО 4-го поколения выше, чем у устаревшего 2-го поколения. Однако экономия на расходе газа быстро компенсирует эту разницу.
При среднем расходе бензина 16 литров на 100 километров в смешанном цикле, расход газа на ГБО-4 составит 18 литров. На ГБО-2 из-за неточного дозирования смеси расход поднимется до 21 литра. Разница в три литра газа на каждые 100 километров пробега при текущих ценах на топливо становится существенной.
При годовом пробеге внедорожника в 20 тысяч километров переплата за современную систему распределенного впрыска окупается за десять месяцев эксплуатации. При этом владелец полностью защищен от риска внезапного разрушения впускного коллектора и дорогостоящих датчиков, ремонт которых на ГБО-2 может потребоваться в любой момент.
Часто задаваемые вопросы о ГБО на УАЗ Патриот
Законная регистрация эжекторного оборудования второго поколения на инжекторные автомобили экологического класса Евро-3 и выше невозможна. Сертификация требует соответствия установленного оборудования штатному экологическому классу машины, что технически недостижимо без распределенного впрыска газа.
Газовая смесь требует более мощной искры для надежного воспламенения. Свечи зажигания работают в условиях повышенных температур. Рекомендуется производить замену свечей каждые 20 тысяч километров пробега. Для стабильной работы стоит выбирать свечи с иридиевыми электродами.
Установка вариатора или запись двухрежимной прошивки в ЭБУ крайне желательна для двигателя ЗМЗ-409. Без изменения углов зажигания газ сгорает медленнее, вызывая перегрев выпускных клапанов. Это снижает ресурс головки блока цилиндров и приводит к прогару клапанов при пробеге более 50 тысяч километров.
Для тяжелого внедорожника отлично подходят надежные комплекты от Digitronic, Lovato или BRC. Особое внимание следует уделить скоростным характеристикам газовых форсунок. Двигатель ЗМЗ-409 чувствителен к скорости работы форсунок, поэтому медленные дешевые клапаны вызовут провалы при разгоне.
Заключение
Подводя итог нашей работы, скажу кратко. Попытка установить газобаллонное оборудование второго поколения на современный инжекторный УАЗ Патриот представляет собой технически ошибочное решение. Кажущаяся первоначальная экономия оборачивается высоким риском повреждения мотора и постоянными проблемами с настройкой.
Единственным технически оправданным и безопасным выбором для двигателя ЗМЗ-409 является система четвертого поколения с распределенным впрыском. Она обеспечивает корректную работу всей штатной электроники, сохраняет тягово-динамические характеристики внедорожника и позволяет реально снизить затраты на эксплуатацию автомобиля.
